Material für Klettersteigbau

Als DER Einbohr Spezialist im Alpenraum bietet bolting.eu natürlich auch entsprechendes Material für Klettersteigbau. Dabei bieten wir als offizieller Vertrieb das Klettersteigmaterial der Firma Vertical Evolution an.

Material für Klettersteigbau

Folglich bieten wir ausschließlich hochqualitative Produkte für die Errichtung eines Klettersteiges an. Überdies erfüllen alle Komponenten von Vertical Evolution zudem die neue Klettersteig EN Norm 16869:2018-01.

Im Folgenden geben wir Euch einen Überblick unsere Materialien für den Klettersteigbau mit wichtigen Erklärungen und Empfehlungen.

Wir erheben dabei keinerlei Anspruch auf Vollständigkeit. Jedoch haben wir ein sehr gutes Know-How und auch ordentlich recherchiert. Für weiterführende Infos empfehlen wir die entsprechende Fachliteratur.

Material für Klettersteigbau – Zielgruppen

Mit unseren verschiedenen Klettersteigankern lassen sich viele Anforderungen an touristische bzw. alpine Infrastruktur abdecken. Folglich richtet sich unser Angebot an Klettersteigmaterialien an eine breite Zielgruppe.

• Wegewarte / Wegehalter

Mit unserem Sortiment lassen sich steile Wanderweg Abschnitte bzw. Wanderwege in steilem Gelände perfekt absichern. Einerseits erhöht dies die Gästezufriedenheit. Andererseits aber vor allem deren Sicherheit.

Wegehaltern empfehlen wir zur Verminderung der rechtliches Risiko ganz dringend. Erstens zur jährlichen Kontrolle inkl. Wartung. Zweitens zur ordentlichen Protokollierung der Wartung inkl. Bilder und Wartungsprotokoll. Drittens zur professionellen Ausbildung der Wegeverantwortlichen!

• Hüttenwirte / alpine Vereine

Unsere Material für Klettersteigbau hilft unangenehme Stellen auf Zustiegswegen komfortabel zu gestatten. Beispielsweise Griffbügel, Trittbügel, Seilanker und Stahlseile. So kommen Hüttengäste bequem und sicher an Ihr Ziel!

Auch wenn für viele erfahrene Berggeher der Weg vielleicht keinerlei „Schlüsselstellen“ aufweist. Es gibt viele unerfahrene Wanderer die zusätzliche Versicherungen als extrem hilfreich empfinden.

Bestens ausgestattete Wege schaffen Sicherheit und positive Erlebnisse. Folglich führen sie zu zufriedeneren Gäste und letztlich auch mehr Besucherfrequenz und Wertschöpfung für die Hütte.

• Material für Klettersteigbau – Klettergarten Halter

Unser Angebot an Klettersteigmaterial richtet sich natürlich auch an Klettergartenhalter. Denn gerade hochfreuquente Klettergärten brauchen viele der Produkte für die optimale Absicherung der Zu- und Abstiege.

Darüber hinaus erfolgt der Zustieg zu manchen Sektoren sogar über kleine Klettersteige. Aber auch einfache Steilstufen lassen sich meist mit Trittankern und Griffankern perfekt absichern.

Unser Sortiment bietet die perfekte Auswahl jede Situation adäquat zu lösen. Denn Klettergarten Gäste erwarten sich mittlerweile eine gute Wege Infrastruktur. Nur wer seine RahmenInfrastruktur „in Schuss“ hält, wird Gäste langfristig für seine Region begeistern können.

• Material für Klettersteigbau – Errichter

Unser Angebot an Klettersteigmaterialien richtet letztlich natürlich auch an die Klettersteigbauer. Denn wir sind in der Lage in kürzester Zeit alle Komponenten für Euer Klettersteig Projekt zu liefern.

Dies zum einen in einer sehr hohen Qualität bzw. wählbaren Stahlqualität. Denn erstens könnt ihr Trittanker, Griffanker sowie Seilanker sowohl in verzinktem Stahl als auch A2 Edelstahl bestellen. Zweitens könnt ihr den Durchmesser wählen. Es stehen Anker von 16mm bis 26mm Durchmesser zur Verfügung. Drittens sind natürlich auch die Längen frei wählbar.

Und zum anderen mit attraktiven Preisen. Denn Vertical Evolution verarbeitet jedes Jahr viele Tonnen an Stahl. Unsere Kunden profitieren von diesem großen Einkaufsvolumen ebenso wie von unserem professionellen Produktionsprozess:

• systemoptimierte Fertigung
• Reduktion des Verschnitts auf absolutes Minimum
• smart Engineering
• hohe Produktionszahlen

Gemeinsam mit Vertical Evolution blicken wir auf viele erfolgreiche Projekte zurück. Wir sind überzeugt auch Dich bestens zu beliefern.

Angebot einholen

EN Norm 16869:2018-01 für Klettersteige bzw. Material für Klettersteigbau

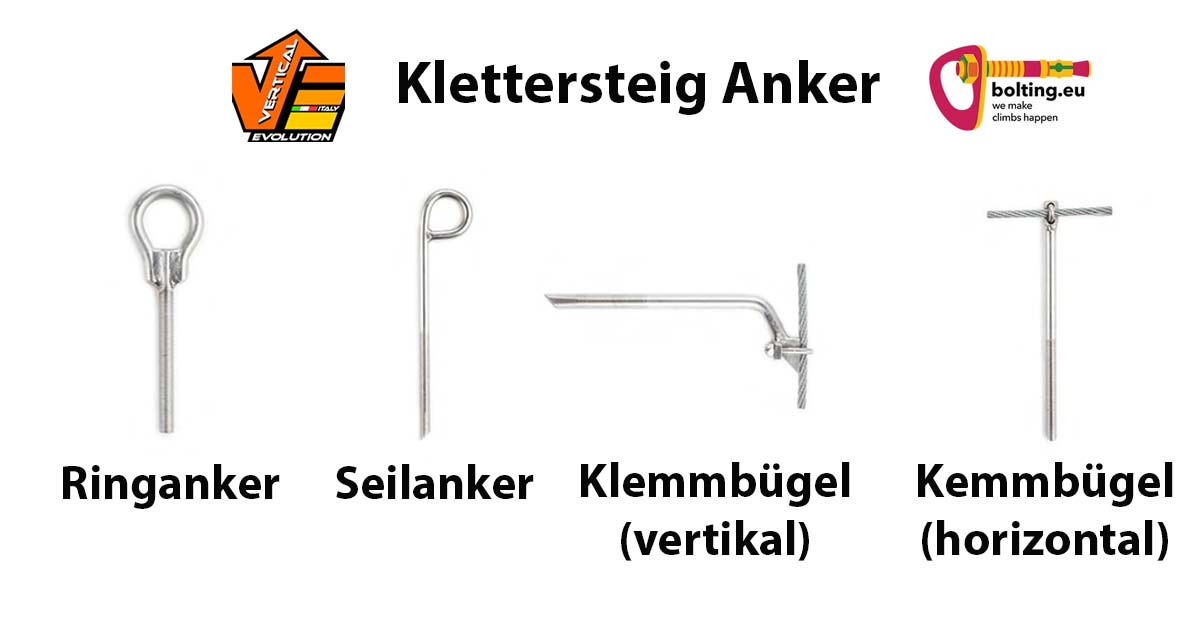

Material für Klettersteigbau – Produktübersicht

Stahlseil: sollte die EN Norm 12385-4 erfüllen bzw. DIN 3060. D.h. ein 6×19 Litzenseil. Das bedeutet 6 Litzen mit je 19 Drähten. Im Klettersteigbau werden verzinkte Seile verwendet. Einerseits werden für werden am Klettersteig selbst 14mm empfohlen. Andererseits für Zustieg und Abstieg 10mm ((rein für Seilgeländer).

Bügelklemmanker a.k.a. „Seilanker“ oder „Klemmanker“: Dieser Anker sorgt für den richtigen Abstand des Stahlseiles vom Fels. Hier wird das Stahlseil direkt mit einer Seilklemme fixiert. Anker mit extra aufgeschweißter Halterung heißen auch „Fahnenanker“.

Ösenanker: Dies sind massive Klebehaken die sowohl ein als auch zwei Seilenden bzw. Kauschen aufnehmen können. Eines der wichtigsten Elemente der Klettersteigmaterialien.

Kausche: Bauteil, welcher für eine glatte „Umlenkung“ des Stahlseiles sorgt. Sie werden meist in den Endankern verwendet.

Seilklemme: Mit den Seilklemmen wird das Stahlseil zum einen an den Ösenankern befestigt. Und zum anderen werden die Seilenden an den Endankern fixiert. Unbedingt bei der Errichtung eines Klettersteiges eine ausreichende Anzahl bestellen!

Griffbügel und Trittbügel: Diese Bügel dienen zum Einhalten mit den Händen bzw. Ansteigen mit den Füßen. Sie können jeweils auch als Fixpunkt / Sicherungspunkt verwendet werden. Folglich müssen sie eine Setztiefe von mind. 70mm bzw. 14mm Durchmesser haben. Ferner müssen sie adäquat mit Injektionsmörtel eingeklebt werden um die Haltekräfte zu erfüllen (EN Norm 959!!!). Demzufolge ist z.B. eine Anbringung mit Zement unzulässig.

Alles über die notwendigen Kleber erfährst du übrigens in unserem Beitrag Injektionsmörtel!

Material für Klettersteigbau: Verkehrslast und Maximallast

Die Verkehrslast beschreibt jene Belastung, die bei Benützung auf die Bauteile einwirkt. Kurzum. Wenn Kletterer am Klettersteig unterwegs sind. Beim Klettersteigbau ist diese Kraft durch die neue Norm von 2018 exakt definiert. Zwei Maß-Personen (80kg) hängend, also 160kg bzw. 1,6kN.

Die Maximallast beschreibt jene Belastung, welche bei einem Sturz maximal auf die Bauteile einwirkt. Sie wird auch als „außergewöhnliche Last“ bezeichnet. Sie ist mit 9,8kN definiert. Dies entspricht einem 8kN Fangstoß eines Klettersteigsets bei Nässe lt. EN 958 und eine schwere Person hängend.

Das heisst für die Anforderungen an die Festigkeit :

• Beim Aufbringen der 1,5-fachen Maximallast (= 13,8 kN) darf kein Bruch im System erfolgen.
• Beim Aufbringen der 1,5-fachen Verkehrslast (= 2,4 kN) darf keine sichtbare Verformung stattfinden.

Welche Anker Dimension brauche ich für den Klettersteigbau?

In der Regel werden beim Material für Klettersteigbau Anker mit 16mm bis 30mm verwendet.

Eine einfache „Wegeversicherung“ oder ein kurzer Klettergarten Zustieg wird wohl eher mit 16mm gebaut werden. Ein „richtiger“ Klettersteig von uns wird mit 26mm Ankern errichtet. Im Hochgebirge können aber auch 30mm Anker zum Einsatz kommen.

Die Dimension ist also im Grunde von vier Faktoren abhängig. Erstens der Felsqualität. Zweitens der Vorspannung des Stahlseils. Drittens der Ausstandslänge. Das heisst dem Abstand von der Felsoberfläche bis zur Seilmitte. Dieser „Hebel“ hat folglich natürlich große Auswirkungen.

Je weiter sich das Seil vom Felsen weg befindet, desto größer die Kraft welche am Anker ansetzt. Wie zum Beispiel die immense Schnee Last im Winter. Ergo muss man das Klettersteigmaterial daran anpassen.

Als Faustregel gilt: So nah an den Fels wie möglich, so weit entfernt wie nötig!

Und eben der zu erwartenden Belastung bzw. Art der Nutzung.

Wie tief muss ich die Anker setzen?

Die Setztiefe von Ankern bei der Errichtung eines Klettersteiges hängt von zwei Faktoren ab. Erstens der Felsqualität. Und zweitens von der Ausstandslänge des Ankers (siehe oben).

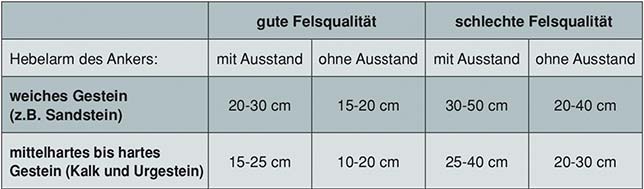

Im Folgenden eine Tabelle zur Setztiefe von Ankern. Entnommen aus: „Errichtung, Wartung und Sanierung von Klettersteigen und drahtseilgesicherten Wegen“ 2009

Weitere wichtige Infos wie Ausstandslängen gibt es in der Download Broschüre bzw. dem Handbuch unten!

Welchen Stahlseil Durchmesser brauche ich für den Klettersteig Bau?

Im Klettersteigbau werden Litzenseile mit mind. 14mm empfohlen. Neben der Dicke ist dabei auch die Beschaffenheit der Oberfläche eine wichtige Rolle. Bei den Litzen Seilen passt auch die „Griffigkeit“.

Welchen Stahlseil Durchmesser brauche ich bei Geländern von Wanderwegen?

Hier reicht ein genormtes Litzen Seil (EN 12385-4 – 6×7) aus!

Wie groß darf der Anker Abstand im vertikalen Gelände sein?

Der Abstand zwischen zwei Ankern sollte maximal 3 Meter sein. Dabei wird der vertikale Höhenunterschied gemessen.

Wie groß darf der Anker Abstand im horizontalen Gelände sein?

Der Abstand im horizontalen Gelände sollte maximal 5 Meter sein.

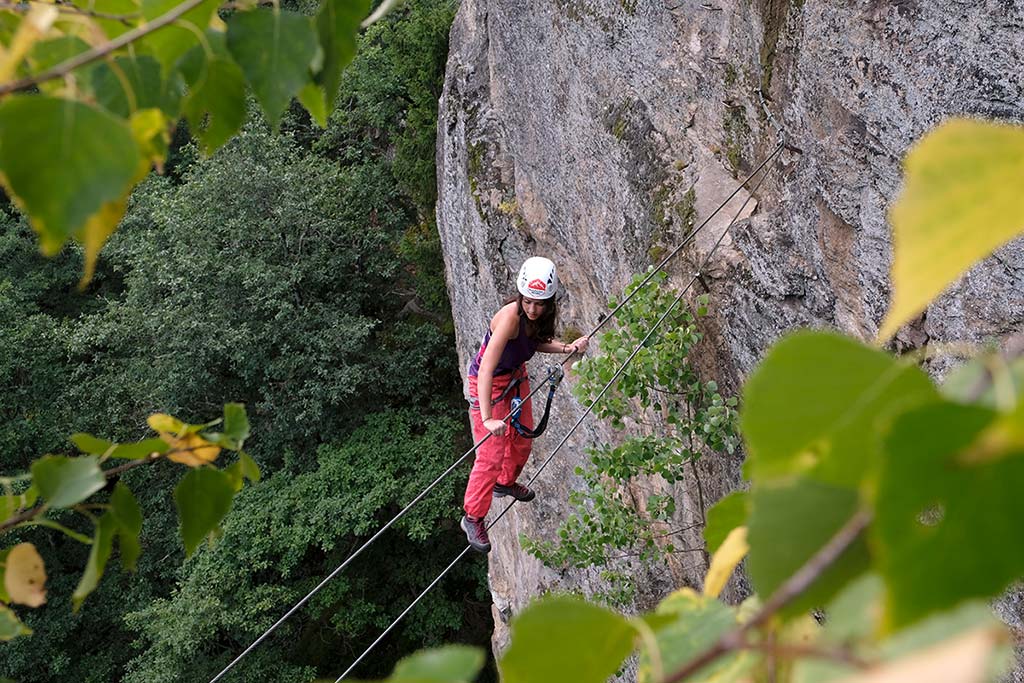

Wie groß muss der Durchhang einer Seilbrücke sein?

Der Durchhang bei 80kg Belastung in der Mitte muss mindestens 10% der Gesamtlänge betragen. Andernfalls treten kritische Belastungswerte auf!
D.h. eine Seilbrücke mit 20 Metern Länge muss in der Mitte einen Durchhang von 2 Metern haben.

Link Tipps zum Thema „Material für Klettersteigbau“

Das Kuratorium für alpine Sicherheit hat gemeinsam mit DAV, ÖAV und Naturfreunden ein tolles Handbuch zu diesem Thema herausgegeben. Darin findet man alles Wissenswerte zum Thema Klettersteigbau, Klettersteigmaterial, rechtliche Rahmenbedingungen, etc…

Die Version von 2009 ist öffentlich als pdf zugänglich: Errichtung, Wartung und Sanierung von Klettersteigen und drahtseilgesicherten Wegen

Die Version von 2019 ist hier erhältlich: Kuratorium für alpine Sicherheit – Klettersteigbau Handbuch

Zusätzliche Broschüre der DAV Sicherheitsforschung mit der Anpassung von Angaben / Änderungen aufgrund der neuen Klettersteig Norm 2018: Download Klettersteig – Update Broschüre

Wege Handbuch des Alpenvereins
